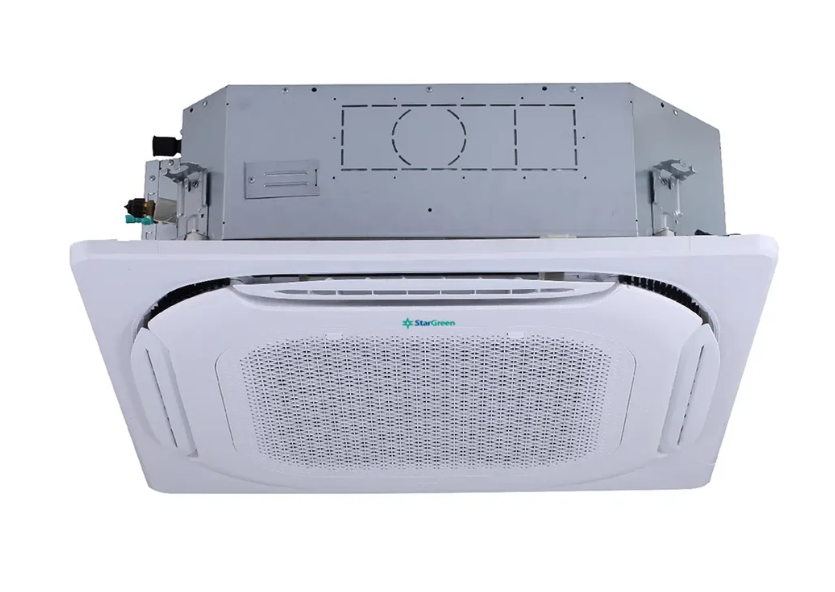

Cassette 4 Vías VRF: Guía Completa para Elegir e Instalar el Equipo Correcto
Respuesta rápida: Un cassette 4 vías VRF es una unidad interior de climatización que distribuye el aire en cuatro direcciones simultáneamente, integrándose a un sistema de Volumen de Refrigerante Variable (VRF). Es la solución ideal para oficinas, locales comerciales y espacios abiertos donde se necesita confort uniforme y eficiencia energética superior.
¿Qué es un cassette 4 vías VRF y cómo funciona?
Un cassette 4 vías VRF es una unidad evaporadora de techo diseñada para conectarse a un sistema VRF (Variable Refrigerant Flow). A diferencia de los minisplits tradicionales, opera dentro de una red de múltiples unidades interiores controladas por una sola condensadora exterior, ajustando continuamente el flujo de refrigerante según la demanda real de cada zona.
Su característica principal es la distribución de aire en cuatro direcciones (norte, sur, este y oeste), lo que elimina zonas frías o calientes dentro del espacio climatizado. Las aletas dirigibles y el ventilador centrífugo garantizan una cobertura uniforme incluso en plantas de planta abierta o espacios irregulares.
- Distribución 360°: cuatro salidas de aire que cubren toda la habitación de forma homogénea.
- Integración VRF: se conecta al bus de comunicación de la condensadora para modulación continua.
- Instalación en falso techo: solo el panel decorativo queda a la vista, manteniendo la estética del espacio.
- Control individual por zona: cada cassette puede operar a temperatura distinta dentro del mismo sistema.
¿Cuándo conviene instalar un cassette 4 vías en lugar de otro tipo de unidad interior?
La elección del tipo de unidad interior depende del espacio y de las necesidades del proyecto. Los cassettes de 4 vías son la opción preferida en los siguientes escenarios:
| Tipo de unidad interior | Distribución de aire | Ideal para | Visibilidad en techo |
|---|---|---|---|
| Cassette 4 vías VRF | 4 direcciones simultáneas | Oficinas, locales, lobbies | Solo panel (discreta) |
| Cassette 1 vía VRF | 1 dirección | Pasillos, áreas angostas | Solo panel (discreta) |
| Unidad de pared (split VRF) | 1 dirección horizontal | Habitaciones, despachos pequeños | Visible en pared |
| Unidad de piso | Ascendente / horizontal | Espacios sin falso techo | Visible en piso o pared baja |
Según datos del sector HVAC latinoamericano, más del 60% de los proyectos de climatización comercial de mediana y gran escala optan por sistemas VRF con unidades tipo cassette, debido a su bajo perfil estético y su eficiencia en espacios de planta libre (fuente: estimaciones de la industria regional de climatización, 2024).
¿Qué capacidades existen y cómo elegir la correcta?
La capacidad de un cassette 4 vías VRF se expresa en BTU/h y debe calcularse según el área del espacio, la carga térmica (personas, equipos, iluminación) y la orientación solar. Como referencia general del sector:
- Hasta 20 m²: 12.000 BTU/h
- 20 – 35 m²: 18.000 – 24.000 BTU/h
- 35 – 55 m²: 24.000 – 36.000 BTU/h
- 55 – 80 m²: 36.000 – 48.000 BTU/h
Para proyectos de capacidad media, el Cassette VRF Mini 24.000 BTU 220V/1F R410A CCI-ATOM-24AB Stargreen es una opción versátil para espacios de entre 25 y 40 m², mientras que el Cassette de 4 Vías Mini VRF 36.000 BTU 220V/1F R410A CCI-ATOM-36AB Stargreen cubre necesidades mayores para plantas más amplias o con alta carga térmica.
Ambos modelos trabajan con refrigerante R410A y alimentación monofásica 220V, lo que facilita la instalación en edificios comerciales y de oficinas en Venezuela.
¿Cómo se instala un cassette 4 vías VRF paso a paso?
La instalación debe realizarla un técnico certificado en sistemas VRF. A continuación, el proceso resumido:
- Planificación y diseño: calcular cargas térmicas por zona y dimensionar la condensadora exterior en función del total de unidades interiores conectadas.
- Preparación del falso techo: reforzar la estructura donde se suspenderá el cassette; verificar altura libre mínima (generalmente 30–40 cm sobre el cassette para circulación de aire).
- Montaje mecánico: fijar el cuerpo del cassette con varillas roscadas al techo estructural, verificando la nivelación con nivel de burbuja para asegurar el correcto drenaje del condensado.
- Conexión de tuberías de refrigerante: instalar las líneas de cobre en los diámetros especificados por el fabricante, con aislamiento térmico continuo.
- Conexión del drenaje: el tubo de condensado debe tener pendiente mínima del 1% hacia el desagüe; en instalaciones donde no se llega por gravedad, se usa una bomba de drenaje.
- Cableado de control: conectar el cable de comunicación (bus de datos) entre la unidad interior y la condensadora, siguiendo el esquema del fabricante.
- Puesta en marcha: realizar la verificación de vacío, carga de refrigerante (si aplica), configuración de dirección de unidad en el bus y prueba de funcionamiento en todos los modos (frío, calor, ventilación).
"Un sistema VRF correctamente diseñado puede alcanzar eficiencias energéticas (COP) superiores a 4,0, lo que significa que por cada kW de energía eléctrica consumida se generan más de 4 kW de capacidad de enfriamiento o calefacción." — ASHRAE Handbook: HVAC Systems and Equipment, edición de referencia del sector.
¿Cuáles son las ventajas del sistema VRF con cassette 4 vías frente a otros sistemas centralizados?
Los sistemas VRF presentan beneficios concretos que los hacen preferidos en proyectos de climatización de mediana y gran escala en Venezuela y América Latina:
- Ahorro energético: la modulación inverter puede reducir el consumo eléctrico hasta un 30–40% respecto a sistemas On/Off tradicionales (según estimaciones de fabricantes líderes del sector como Daikin y Mitsubishi Electric).
- Confort superior: el cassette 4 vías elimina estratificación de temperatura al distribuir el aire en todas las direcciones.
- Control por zonas independientes: cada unidad interior puede operar a diferente temperatura, ideal para edificios con distintos usos por planta.
- Menor espacio técnico: sin sala de máquinas ni grandes ductos, liberando área útil del edificio.
- Mantenimiento simplificado: los filtros del cassette son accesibles desde el panel inferior sin necesidad de herramientas especiales.
Para ver el catálogo completo de unidades y condensadoras compatibles, visita la sección de sistemas VRF de Clidair, donde encontrarás soluciones para proyectos residenciales, comerciales e industriales en Venezuela.
¿Qué mantenimiento requiere un cassette VRF de 4 vías?
El mantenimiento preventivo es clave para mantener la eficiencia y prolongar la vida útil del equipo (generalmente 15–20 años con mantenimiento adecuado):
- Mensual: limpieza de filtros de aire del cassette (lavado con agua y secado).
- Semestral: revisión del drenaje de condensado, limpieza del evaporador con spray limpiador, verificación de parámetros eléctricos.
- Anual: inspección de tuberías de refrigerante, verificación de presiones del sistema, revisión del bus de comunicación y actualización de firmware si el fabricante lo indica.
Productos recomendados
Preguntas frecuentes
¿Un cassette 4 vías VRF puede funcionar solo sin conectarse a un sistema VRF mayor?
No directamente. Los cassettes VRF están diseñados para trabajar conectados a una unidad condensadora VRF. Sin embargo, los modelos "mini VRF" como los de la serie CCI-ATOM-24AB y CCI-ATOM-36AB de Stargreen pueden integrarse en sistemas de menor escala con condensadoras compactas, ideales para proyectos más pequeños.
¿Cuántos cassettes de 4 vías puedo conectar a una sola condensadora VRF?
Depende de la capacidad de la condensadora exterior. Generalmente, los sistemas VRF permiten conectar entre 8 y 64 unidades interiores por sistema, con una capacidad total de unidades interiores que puede superar entre el 50% y el 130% de la capacidad nominal de la condensadora, según el fabricante y el modelo.
¿El cassette 4 vías VRF sirve tanto para frío como para calor?
Sí. La mayoría de los cassettes VRF son compatibles con sistemas en modo frío/calor (heat pump) o con sistemas de recuperación de calor (VRF-HR), permitiendo que algunas zonas se enfríen mientras otras se calientan simultáneamente, con un solo sistema exterior.
¿Qué diferencia hay entre un cassette mini VRF y un cassette VRF estándar?
Los cassettes mini VRF tienen un formato más compacto (generalmente 570×570 mm en el panel) frente al estándar (840×840 mm o más). Son ideales para espacios menores o techos con altura limitada, y suelen conectarse a sistemas VRF de menor capacidad. Los modelos de 24.000 y 36.000 BTU de Stargreen disponibles en Clidair son de este tipo compacto.
